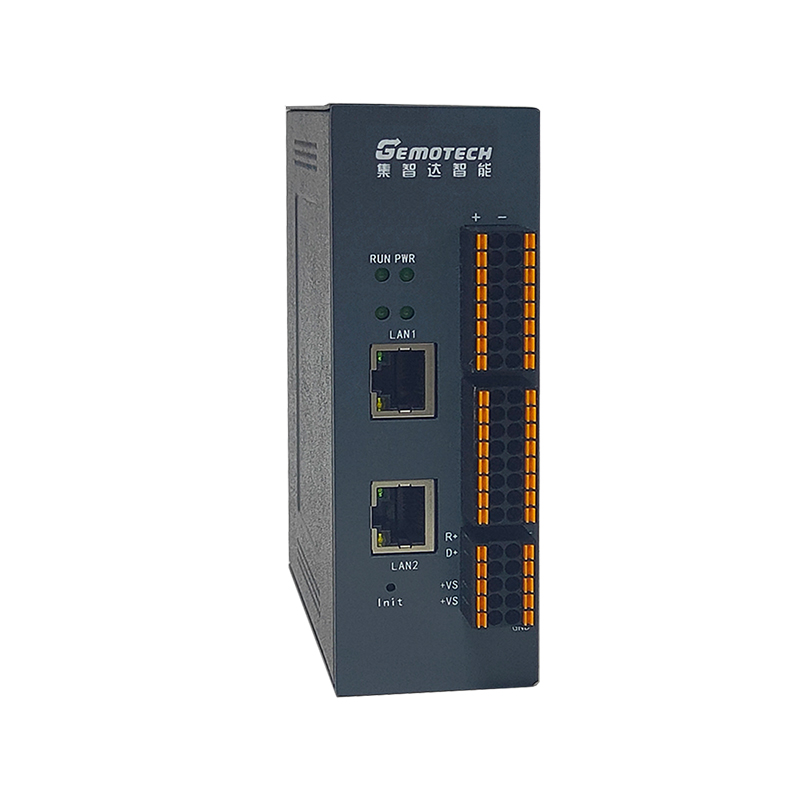

R-8618  基于以太网菊花链总线-16通道模拟量/热电偶数据采集模块

主要特点：

• 支持双以太网接口，采用以太网总线通讯，提升了通讯速率以及数据实时性。
• 支持多个模块并行通讯，主站可以同时采集多个模块的数据，而非RS485的轮询。
• 支持多主站通讯方式，可支持5台主站同时进行数据采集。
• 支持主流MODBUS-TCP协议，便于连接现场的IPC、PLC、HMI等主控设备。
• 支持VLAN功能，可以通过配置VLAN有效隔离现场网络中的广播风暴。
• 支持BYPASS功能，单一模块断电或者损坏，不影响后续的通信链路。
• 支持外网远程数据采集，通过路由器进行端口映射，可实现跨internet数据采集。
• 支持16通道的数据采集，可以连接更多的传感器，减少施工难度。
• 支持外置冷端采集，保证了热电偶冷端测量的准确性，配合24位AD实现精准测量。

产品主要规格

• 处理器MCU：Cortex-M4工业级处理器
• 通讯接口：10/100M 以太网
• 通信协议： Modbus TCP
• 输入电压：+10V~+30VDC
• 功耗：2.6W
• 温度：-30℃~75℃
• 湿度：5%~90%，无凝露
• 模拟量输入通道：16
• 输入类型：mV，mA,TC
• 热电偶类型：J，K，T，E，R，S，B，N
• 采样速率：19.2次/秒
• 精度：±0.1%
• 零点漂移：20uV/℃
• 满量程漂移：25ppm/℃
• 输入阻抗：2.5M Ohms
• 隔离：3000VDC
