方案一、无线GPRS方案
说明：

1.   现场侧采用RemoDAQ-8017B或RemoDAQ-8017 +进行数据采集
2.   通过RS-485 总线将RemoDAQ模块连接到HMI屏上，进行本地数据显示
3.   将HMI 屏作为一个Modbus 数据网关连接到RemoDAQ-8554  GPRS 串口服务器上
4.   通过RemoDAQ-8554将数据发送到中控室
5.   中控室通过RemoDAQ-8554 将数据接收到工控机中，并通过组态软件进行数据的集中显示存储

特点：
本方案适合于换热站分布距离比较远或不适合有线布线的应用案例。
参考配置清单：

换热站(单个）



方案二、有线RS-485 方案

说明：
1.   现场侧采用RemoDAQ-8017B + HMI 屏上，进行本地数据显示;
2.   将HMI 屏作为一个Modbus数据网关通过RS-485总线直接连到中控室工控机上;
3.   中控室通过组态软件进行数据的集中显示存储

特点：
本方案适合于可进行RS-485 布线的应用案例，如果RS-485 总线距离超过1KM 或单条总线上设备超过32 个可采用RemoDAQ-8510进行中继。
参考配置清单
换热站(单个）

序号 产品名称 数量 说明


方案三、有线以太网方案

说明：
1.    现场侧采用RemoDAQ-8017B或RemoDAQ-8017 +进行数据采集
2.    通过RS-485 总线将RemoDAQ 模块连接到HMI屏上，进行本地数据显示
3.    将 HMI屏作为一个 Modbus 数据网关通过以太网总线直接连到中控室工控机上，
4.    中控室通过组态软件进行数据的集中显示存储

特点：
本方案适合于可进行有线以太网布线的应用案例，如果有线以太网距离超过 100M 可采用光电转换器转换成光纤进行远距离通讯。
参考配置清单：

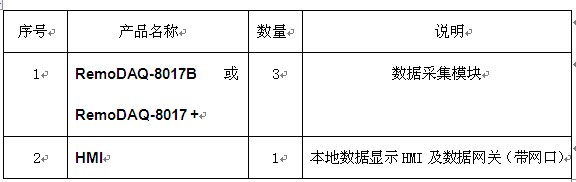

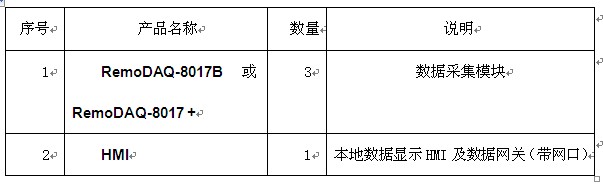

换热站（单个）


订货信息
数据采集模块RemoDAQ-8017B或RemoDAQ-8017 +

主要特点
-     通道：8路差分模拟输入，每通道量程可独立设置
-     输入类型：mV、V、mA
-     量程范围：±150mV、±500mV、±1V、±5V、±10V、±20mA、4-20mA
-     隔离电压：3000VDC
-     过电压保护：±35V
-     采样频率：10Hz
-     输入阻抗：20M Ohms
-     误差范围：±0.1%或更高

无线数据传输模块RemoDAQ-8554


主要特点
-    支持双向全透明数据传输、高速传输、永远在线；
-    内置看门口狗，具备异常重启。采用多重软硬件可靠设计，保证DTU的长期稳定运行；
-    支持短信、本地和远程图形界面配置与维护；
-    支持中英文短信、短信接收、单发、群发功能；
-    支持数据中心动态域名或固定IP地址访问；
-    支持虚拟数据专用网；
-    点对点、中心对多点、数据终端永远在线、数据/短信触发等多种工业方式可选；
-    可根据用户的特殊需求定制带模拟量、开关量采集功能的工业模式。
-    天线接头 ： 50Ω/SMA阴头
-   接口： 波特率：600bps~115200bps，数据格式：1起始位、8数据位、1停止位。类型RS-232/RS-485
-   供电电源：DC+10V~30V/1A宽限电源电压和DC+5V/1.5A电源电压两种供电方式
-   工作电流 ：不超过90mA / +24VDC
-   工作环境温度 ：-20℃~+60℃
-   相对湿度 ：50℃，30%~80%无凝结
