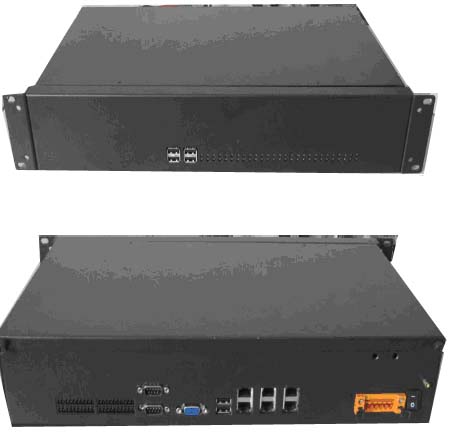

FPC-9010RS

基本规格

-         Intel®Cerdtrial D2550/N2800处理器

-         板贴2GB内存

-         Intel® GMA3600集成显卡

-         6 x Intel®82583V GbE LAN

-         2x RS232/422/RS485可选

-         8 x RS232/485可选

-         6 x USB2.0

-         110-220V 交流输入

-         符合电力4级认证(单独介绍)

产品型录

  • 产品介绍
  • 产品规格
  • 档案下载

整机结构

-         2U上架式,FANLESS设计

-         专业级电力交流开关电源

-         单板ALL-IN-ONE设计



串口保护与扩展

-         Com1-com2SIO引出,支持RS232/422/48516ByteFIFO,通讯速率115200Bps

-         Com3-Com8采用高性能EXAR XR17V358 PCIe 8串口芯片,256Byte FIFO,通讯速率230400Bps

-         所有COM口采用ADI 高速磁隔离芯片

-         所有COM口信号均支持隔离、浪涌保护

-         预留COM口防雷放电管位置,应对野外应用之恶劣气象环境

-         RS485具备硬件自动流向,流量控制



串口工作模式设置方法

- COM1-COM2需要打开机箱上盖进行跳线设置RS232/422/485

- COM3-COM8提供两种方式设置RS232/485工作模式

1、进入BIOS设置

2XP下软件写入EEPROM,串口打开时,驱动读取EEPROM的内容,并依据配置信息设置串口的工作模式。



网络接口

- INTEL82583V Giga网卡

- 网络防雷设计



前面板状态指示灯

- COM1-COM10  RX/TX工作状态指示灯

- LAN1-LAN6LINK/SPEED状态灯

- 预留20LED自定义用途(提供GPIO例程)
