规格

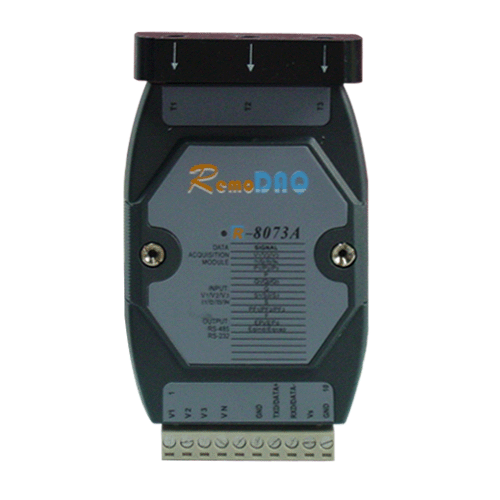

R-8073

被测路数

三相电流、电压

被测参数

三相电压V1、V2、V3；三相电流I1、I2、I3；有功功率P、无功功率Q、视在频率S、功率因数PF、频率f、各相有功功率P1、P2、P3；各相无功功率Q1、Q2、Q3；各相视在频率S1、S2、S3；输入有功电度、输出有功电度、感性无功电度、容性无功电度等电参数

输入频率

45～75Hz

电压量程

10～500V，可通过外加电压互感器及设定电压变比测量较高电压

电流量程

基本量程0～5A，可通过外加电流互感器及设电流变比测量较大电流

信号处理

16位A/D转换，6通道，每通道均以4KHz速率同步交流采样，模块实时数据为1秒的真有效值（每秒刷新1次）

过载能力

1.4倍量程输入可正确测量；瞬间（10周波）电流5倍，电压3倍量程不损坏

输出接口

RS-485

通讯速率

1200、2400、4800、9600BPS

通讯协议

ASCII命令集及MODBUS/ASCII，MODBUSRTU协议

精度等级

电流、电压0.2级，其他0.5级

参数设定

模块地址、通讯速率、电压电流变比可通过通讯接口设定

供电电源

+10V～+30VDC或220VAC

内置实时钟，提供年、月、日、时、分、秒信息，配备锂电池，确保时钟10年不间断供电
