集智达产品在分布式变电站电力监控系统中的应用—I\O数据采集模块

变电站电力监控系统能提供必要的实时运行信息，尤其是开关和保护行为的信息（事故报警信息），使值班人员和系统调度人员把握安全控制、事故处理的主动性，同时可以提高电网的运行管理水平，减少变电、配电损失，提高供电质量。

一、系统的具体监控对象：

变电站微机监控系统的主要监控对象有以下几个方面：模拟量采集有高压室和主控室内的温度、湿度和门禁。变压器0.4kV侧电流，0.4kV母线电压、分段电流，有功功率和无功功率，0.4kV各支路出线电流，变压器温度。备用柴油机发电机组电压、电流、有功功率、无功功率、油压、油温、水温，蓄电池电压等.开关量有灯光开关、断路器开关、高压进出线开关、主变分接头开关、主变低压总开关、分段开关、0.4kV各支路出线开关，柴油发电机回路开关等。

二、集智达解决方案：

I 硬件实现

1. 变电站各室内的温度，湿度和门禁

变电站撤人后，万一变电站发生火警，往往因为不能及时发现而延误了事故的处理，造成事故进一步扩大。此外，当变电站有盗贼闯入时，也会缺乏有效的防御手段。为此，可在高压室和主控室等地点装设一批温，湿度传感器，并在高压室和主控室门口安装主动红外入侵探测器。当探头感测到高温或有人闯入时，就会向后台发出告警信息，同时连动切换摄像机画面，并记录下当时现场的情况。

用RemoDAQ-8017B采集温湿度传感器信号。可采集8路传感器信号。

用RemoDAQ-8017SV采集主动红外入侵探测器传来的电压信号，可采集8路报警器信号。

2. 变压器

变压器0.4kV侧电流，0.4kV母线电压、分段电流，有功功率和无功功率，0.4kV各支路出线电流，监控变压器的运行情况，当出现异常情况时能做出及时反应。选用的变压器自身应带控制保护装置，具有完善的温度检测和风机控制功能，利用变压器本身提供的铂电阻，获得变压器线圈温度，若检测的温度超过设定门限时，风机仍未启动，则强制启动风机。其控制器中数据通过RS485接口，也可传送至监控中心，执行对变压器状态的监控。

用RemoDAQ-8073N采集变压器侧电流，母线电压，分段电流，有功功率和无功功率。

用RemoDAQ-8036采集线圈温度。

用RemoDAQ-8060启动和关闭风机。

3. 电动机和备用柴油机发电机组保护：

以电动机的电流、电压、温度测量为基础，为电动机提供全面的保护。具有短路、启动超时、转子堵转、不平衡、接地故障、负荷丢失、欠压过压、温度保护等。通过检测启动前的母线电压、检测跳闸回路是否正常、使系统的可靠性得到进一步加强。

备用柴油机发电机组电压，电流，有功功率，无功功率，油压，油温，水温，蓄电池电压等. 监控变压器的运行情况，当出现异常情况时能做出及时反应。

用RemoDAQ-8073N采集电动机的电流、电压和柴油机发电机组电压，电流，有功功率，无功功率。

用RemoDAQ-8036采集电动机温度信号。

用RemoDAQ-8017B采集柴油机发电机油压，油温，水温。

4. 开关量监控

（1）为使工业电视监控系统在晚上仍能发挥作用，变电站的灯光应具有定时开关或远方控制的功能。

（2）断路器：接通或断开运行中的或发生故障的电路。

（3）主变分接头开关，主变低压侧总开关，分段开关，0.4kV各支路出线开关，柴油发电机回路开关，RS-485串行通讯方式。可通过通讯实现远程控制分／合闸，远程读取测量值，远程读取开关量状态。

用RemoDAQ-8060来监测和控制开关量。

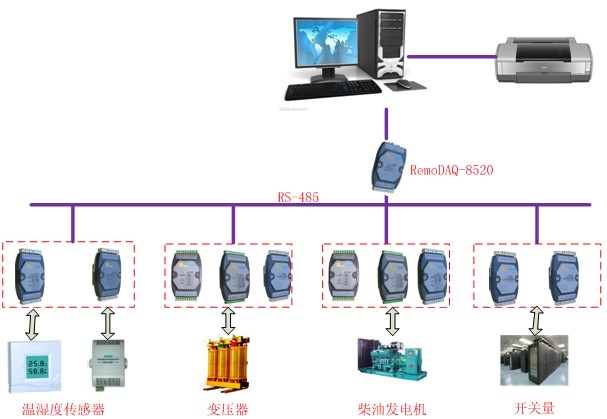

系统示意图

数据通信功能
变电站内部的线路监控仪与主机之间的通信采用 RS 485 通信总线，通信距离可达 1200 m，波特率可以设定为 1200、2400、4800、9600、19200、38400、57600、115200。

三、结论
分布式变电站监控系统设备通用，维护、安装简单，可靠性高，功能较齐全，用户使用方便。经河北、内蒙、北京等地的多个变电站和厂矿配电室使用，本文所述的监控系统收到了良好效果。做到了电力监控管理逐步向自动化、综合化、集中化、智能化方向发展。

四、集智达产品展示
RemoDAQ-8520（通讯转换模块）

主要特点
-    一端为RS-232标准，另一端为RS-485标准
-    含“自适应”电路
-    速度：300～115.2Kbps
-    一个RS-485网上可挂256个模块(不需中继）
-    3000V隔离
-    支持多种速率多种数据格式
-    通信距离：2.1Km/9600bps；2.7Km/4800bps；3.6Km/2400bps
-    隔离端在RS-232口


RemoDAQ-8017B（模拟量输入模块）

主要特点
-     通道：8路差分模拟输入，每通道量程可独立设置
-     输入类型：mV、V、mA
-     量程范围：±150mV、±500mV、±1V、±5V、±10V、±20mA、4-20mA
-     隔离电压：3000VDC
-     过电压保护：±35V
-     采样频率：10Hz
-     输入阻抗：20M Ohms
-     误差范围：±0.1%或更高


RemoDAQ-8017SV（模拟量电压输入模块）

 主要特点
-    分辨率：16位
-    电压输入范围：±5V
-    通道数：6路差动/2路单端或8路差动（跳线选择）
-    采样频率：10Hz
-    经济型的模拟量输入模块,出厂前根据客户要求选择提供电压还是电流信号


RemoDAQ-8036（热电阻输入模块）

主要特点
-    通道数：6路
-    分辨率：16bit
-    模拟输入类型：Pt100或Cu100，Cu50，BA1，BA2，B53
-    采样频率：10Hz
-    输入连接方式：2、3线
-    Pt100输入范围：+/-100℃、0～100℃、0～200℃、0～600℃
-    Cu100输入范围：-50～150℃
-    Cu50：-50～150℃
-    带ModBus通讯协议（R-8036+）


RemoDAQ-8060（开关量输入输出模块）

主要特点
-    4路单端数字输入
　 高电平：3.5V～30V
　 低电平：0～1V
-    输入隔离电压：5000V
-    输入阻抗：3KΩ
-    4路继电器输出
-    触点容量：0.6A@125VAC,2A@30VDC

-    带ModBus通讯协议（R-8060+）


RemoDAQ-8073N（电量采集模块）
