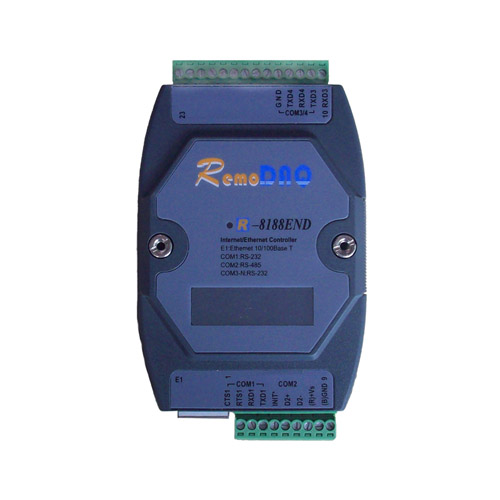

RemoDAQ-8188E提供了一种将现场各种具有RS-232/RS-485接口的智能设备接入Internet或Ethernet的解决方案。通过此模块，1～8个RS-232/RS-485设备可同时接入Internet或Ethernet网络中，因此RemoDAQ-8188E又被称为工业串口服务器。本系列产品价格低廉且可编程，其核心硬件为AMD-80188-40Mhz CPU，核心软件为miniBIOS、ROM DOS、及TCP/IP函数库，故此模块可视为一台精简的IBM-PC兼容机，当然，此款机器仅包括CPU、内存、FlashDisk、1个10M以太网口、1～8个RS-232/485串口等，而无软驱、硬盘、键盘/鼠标接口，用户可借助一台普通的PC机开发程序，并通过PC机的以太网口与RemoDAQ-8188E进行通讯或下载程序。
　　

随RemoDAQ-8188END模块提供了完备的开发程序包，用户可利用BC和超级终端进行程序开发并进行单步调试。
　　

随RemoDAQ-8188E模块还提供了VirtualSerialIP虚拟串口程序，将此程序安装在上位PC机上，则RemoDAQ-8188E上的1～8个串口可被虚

拟为是PC机上的1～8个串口，对PC机上虚拟串口进行操作即可实现对RemoDAQ-8188E实际串口的操作。
　　

另外，RemoDAQ-8188E还提供了一组I/O扩展总线，用户可利用此总线开发A/D、D/A、DIO等接口，扩展此模块的I/O功能。
　　

模块配有7段数码显示管，可在本地进行简单数据显示。
　　

RemoDAQ-8188E-M支持Modbus/TCP协议，任何带有Modbus/TCP驱动的上位软件可直接从此模块获取数据。
　　

R - 8 1 8 8 E 系列产品依据串口数量、是否带数码显示管、有无M o d b u s / T C P 协议等分为R - 8 1 8 8 E 1 ～ E 8 、R-8188E1D～E8D、R-8188E1-M～E8-M等。

TCP/IP库函数


随模块附带的软件库支持TCP/IP协议和Web server, 支持下面的协议：
-  TCP传输控制协议
-  UDP Datagram协议
-  IP Internet协议
-  ICMP Internet控制信息协议
-  ARP 地址分析协议嵌入式OS ROM DOS
-  RARP 保留的地址分析协议

RemoDAQ-8188E系列速查表：

模块型号	R-8188E1 R-8188 E1D	R-8188 E2 R-8188 E2D	R-8188 E3 R-8188 E3D	R-8188 E4 R-8188 E4D	R-8188 E5 R-8188 E5D	R-8188 E8 R-8188 E8D
CPU	80188-40M	80188-40M	80188-40M	80188-40M	80188-40M	80188-40M
SDRAM	256K	256K	256K	256K	256K	256K
Flash	256K	256K	256K	256K	256K	256K
嵌入式OS	ROM DOS	ROM DOS	ROM DOS	ROM DOS	ROM DOS	ROM DOS
EEPROM	2K	2K	2K	2K	2K	2K
网口	10Base-T	10Base-T	10Base-T	10Base-T	10Base-T	10Base-T
COM口	1个	2个	3个	4个	5个	8个
协议	TCP/IP	TCP/IP	TCP/IP	TCP/IP	TCP/IP	TCP/IP
通讯速率（bps）	从1200到115.2K	从1200到115.2K	从1200到115.2K	从1200到115.2K	从1200到115.2K	从1200到115.2K
通讯距离	RS-485：1200米	RS-485：1200米	RS-485：1200米	RS-485：1200米	RS-485：1200米	RS-485：1200米
7段数码显示	有（R-8188 E1D）	有（R-8188 E2D）	有（R-8188 E3D）	有（R-8188 E4D）	（R-8188 E5D）	（R-8188 E8D）
数据流控制	有	有	有	有	有	有
看门狗定时器	有	有	有	有	有	有
隔离电压	3000VDC	3000VDC	3000VDC	3000VDC	3000VDC	3000VDC
电源要求	10～30VDC	10～30VDC	10～30VDC	10～30VDC	10～30VDC	10～30VDC
工作温度	-10～70℃	-10～70℃	-10～70℃	-10～70℃	-10～70℃	-10～70℃

订货信息
-  R-8188E1     1个以太网口，1个RS-232口
-  R-8188E1D   带7段显示的R-8188E1
-  R-8188E2     1个以太网口，1个RS-232口，1个隔离的RS-485口
-  R-8188E2D   带7段显示的R-8188E2
-  R-8188E3     1个以太网口，2个RS-232口，1个隔离的RS-485口
-  R-8188E3D   带7段显示的R-8188E3
-  R-8188E4     1个以太网口，3个RS-232口，1个隔离的RS-485口
-  R-8188E4D   带7段显示的R-8188E4
-  R-8188E5     1个以太网口，4个RS-232口，1个隔离的RS-485口
-  R-8188E5D   带7段显示的R-8188E5
-  R-8188E8     1个以太网口，7个RS-232口，1个隔离的RS-485口
-  R-8188E8D   带7段显示的R-8188E8
-  PWR-24/220   220V输入/24V输出，15W电源模块
