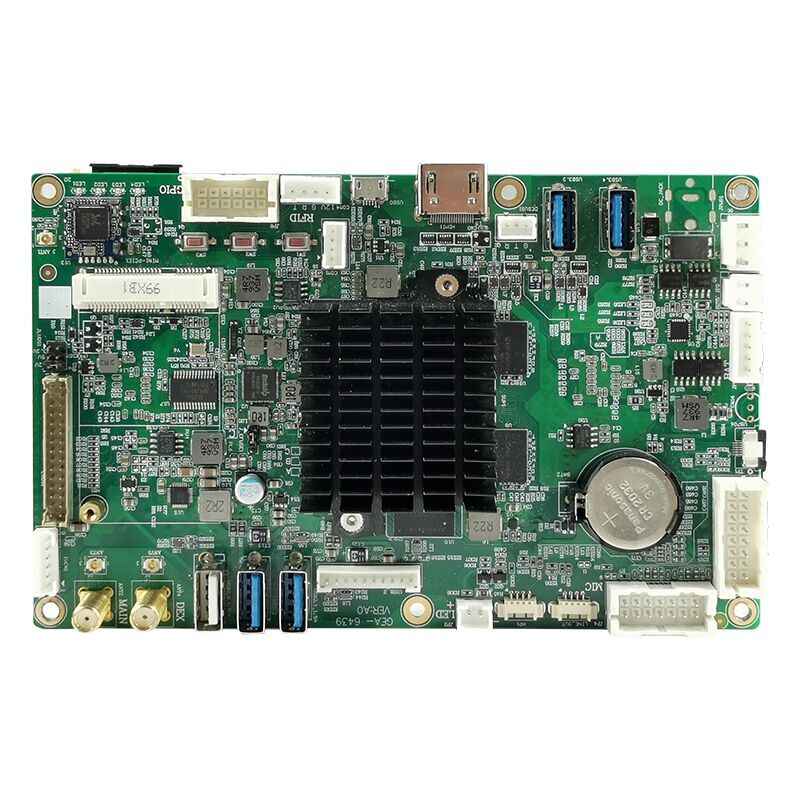

GEA-6439-1MZ

  • 本平台应用 Rock chips 基于 ARM Cortex™ RK3399 Cortex A72+Cortex A532.0GHz处理器
  • 4RS232 串口、4US3.0,3US2.0口、1SIM卡座等
  • HDMILVDS 显示接口
  • 支持mini-PCIE模块
  • 内置WIFI模块+蓝牙模块
  • 8G EMMC电子盘
  • 持外部RTCWatchdog
  • 支持DC15V电源输入支持电源反向及过压保护

产品型录

  • 产品介绍
  • 产品规格
  • 档案下载

 本平台应用 Rock chips 基于 ARM Cortex™ RK3399 Cortex A72+Cortex A532.0GHz处理器

 4RS232 串口、4US3.0,3US2.0口、1SIM卡座等

 HDMILVDS 显示接口

 支持mini-PCIE模块

 内置WIFI模块+蓝牙模块

 8G EMMC电子盘

 持外部RTCWatchdog

 支持DC15V电源输入支持电源反向及过压保护

处理器系统

CPU

Rock chips基于ARM CortexRK3399 Cortex

A72+Cortex A53六核2.0GHz CPU

内存

技术架构

板载 2GB LPDDR31600MHz

网络

WiFi+蓝牙

USB 8723 WIFI 模块,制式IEEE802.11b/g/n,支持

蓝牙4.0

3G/4G

七模全网通

SIM 卡需要从机器外面可更换(抽屉式 SIM 卡座)

模块正常拨号所需电流 1.5A

MiniPCI Express slot 的供电可控,软件控制可复位。

复位信号要就近拉出,pin针和MinPCIE slot 的共 layout

MiniPCIE 的模块控制信号要全,可对模块做复位控制;

以便让双模3G/4G模块或其他模块可复位多次加载

硬件检测

看门狗定时器

0~255 秒,提供看门狗例程

存储

EMMC

8G EMMC

输入/输出接口

板载接口

CPU 出内部 DEBUG1调试口

COM1 1×2.0 4pin wafer RS232 串口,不带供电

COM2  RS232 串口,不带供电

COM3  RS232 串口,不带供电

COM4 1×2.5 4pin XH RS232 串口,带DC15V供电

4个USB3.0 HOST,3个USB2.0 HOST

指示灯



LDE1电源指示; LDE2运行指示; LDE3 WIFI指示;LDE4 4G指示

显示

HDMI

1个HDMI接口,分辨率可达2K@30Hz,支持音频输出

LVDS

内部 MIPI -RX 转接 LVDS

其它性能参数

电源

电源类型

DC 15V,支持反向及过压保护,上电开机

3Pin 3.96mm  VH

电源功耗

50W

工作环境

工作温度

-1060

存储温度

-2070

工作湿度

0%~90%相对湿度, 无凝露

存储湿度

0%~90%相对湿度, 无凝露

外观尺寸

尺寸

157.0*100.0mm

重量

145g

认证

符合 FCC, CE, RoHS 标准
